Trong thế giới của công nghệ nano và sản xuất bán dẫn, kích thước không còn là thước đo của sức mạnh, mà là thước đo của sự nhạy cảm. Một hạt bụi mịn mà mắt thường không thể nhìn thấy có thể trở thành một “tảng thiên thạch” phá hủy hoàn toàn một bộ vi xử lý trị giá hàng ngàn đô la.
Đối với các nhà máy sản xuất linh kiện, tác hại của bụi mịn trong phòng sạch điện tử không chỉ là vấn đề vệ sinh, mà là cuộc chiến sinh tồn để bảo vệ tỷ lệ thành phẩm (yield rate) và uy tín thương hiệu.
1. Bụi mịn trong phòng sạch điện tử là gì?
Trong môi trường sản xuất thông thường, bụi là những gì chúng ta thấy bám trên mặt bàn. Nhưng trong phòng sạch điện tử, bụi mịn (particles) được định nghĩa là các hạt có kích thước từ 0.1μm đến 5μm.
Để dễ hình dung: Một sợi tóc người có đường kính khoảng 70μm. Những hạt bụi “chí mạng” đối với bảng mạch điện tử nhỏ hơn sợi tóc từ 10 đến 700 lần. Chúng lơ lửng trong không khí và có khả năng xâm nhập vào những khe hở nhỏ nhất của các cấu trúc vi mạch.
2. 3 Tác hại “chí mạng” của bụi mịn đối với bảng mạch

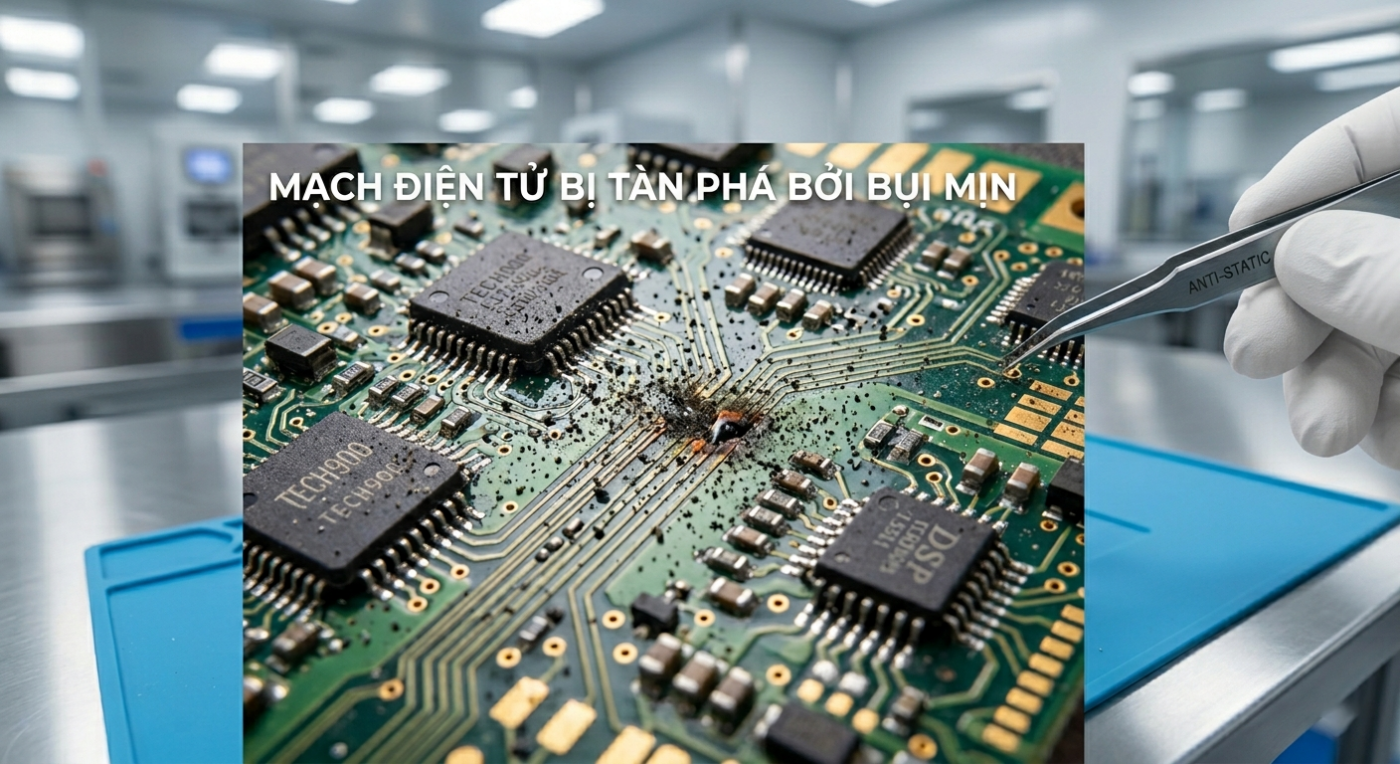

Khi một hạt bụi mịn rơi xuống bề mặt bảng mạch (PCB) hoặc tấm wafer bán dẫn, nó gây ra những hệ quả kinh khủng sau:
2.1. Hiện tượng “Bắc cầu” gây ngắn mạch
Các đường dẫn điện trên vi mạch hiện nay được thiết kế cực kỳ sát nhau. Nếu một hạt bụi có khả năng dẫn điện (như bụi kim loại hoặc sợi carbon) rơi vào khoảng trống giữa hai đường dẫn, nó sẽ tạo thành một “chiếc cầu” nối điện trái phép. Kết quả là gây ra hiện tượng đoản mạch (short circuit), làm cháy linh kiện ngay khi vừa cấp nguồn.
2.2. Cản trở quá trình tản nhiệt
Bụi mịn có xu hướng tích tụ tại các điểm có tĩnh điện cao. Khi chúng bám dày trên bề mặt chip hoặc các linh kiện công suất, chúng tạo ra một lớp cách nhiệt “bất đắc dĩ”. Lớp bụi này ngăn cản sự thoát nhiệt, khiến bảng mạch bị nóng lên cục bộ (overheating), dẫn đến giảm tuổi thọ hoặc gây hỏng hóc hệ thống.
2.3. Gây ăn mòn hóa học và nhiễu tín hiệu
Nhiều loại bụi mịn mang theo độ ẩm hoặc các ion muối, axit từ môi trường bên ngoài. Khi bám lên các mối hàn hoặc chân linh kiện, chúng kích hoạt quá trình oxy hóa, gây ăn mòn các đường mạch li ti. Ngoài ra, sự hiện diện của vật thể lạ cũng làm thay đổi hằng số điện môi, gây ra hiện tượng nhiễu tín hiệu trong các mạch tần số cao.
3. Tại sao phòng sạch Class 100/1000 là bắt buộc?
Tiêu chuẩn ISO 14644-1 phân loại phòng sạch dựa trên số lượng hạt bụi tối đa trong mỗi mét khối không khí.
- Phòng sạch Class 100 (ISO 5): Chỉ cho phép tối đa 3,520 hạt bụi kích thước 0.5μm trên mỗi m³. Đây là tiêu chuẩn vàng cho các khâu lắp ráp chip và wafer.
- Phòng sạch Class 1000 (ISO 6): Phù hợp cho các khâu lắp ráp linh kiện PCB hoặc đóng gói màn hình.
Chỉ cần hệ thống lọc khí HEPA/ULPA gặp sự cố hoặc nhân viên vi phạm quy trình, số lượng bụi mịn sẽ tăng vọt, biến phòng sạch thành “nghĩa địa” cho các bảng mạch điện tử.
4. Con người: Nguồn phát tán bụi mịn lớn nhất
Bạn có biết: Một nhân viên đứng yên trong phòng sạch cũng có thể phát tán hàng ngàn tế bào da chết mỗi phút. Khi di chuyển, con số này tăng lên hàng triệu.
Các nguồn phát tán bụi từ con người bao gồm:
- Tế bào da và tóc: Đây là các hạt bụi hữu cơ có kích thước lớn.
- Sợi vải: Từ quần áo thông thường nếu không mặc đồ bảo hộ chuẩn.
- Mồ hôi và hơi thở: Chứa các ion Natri, Kali có thể gây ô nhiễm hóa học cho bảng mạch.
5. Giải pháp kiểm soát bụi mịn hiệu quả trong sản xuất
Để bảo vệ bảng mạch khỏi tác hại kinh khủng của bụi mịn, các nhà máy cần một hệ thống phòng thủ đa tầng:
5.1. Hệ thống lọc khí và áp suất
Sử dụng bộ lọc HEPA có khả năng lọc 99.97% các hạt bụi từ 0.3μm. Áp suất trong phòng sạch luôn phải cao hơn bên ngoài để bụi không thể “lẻn” qua các khe cửa.
5.2. Trang phục bảo hộ chuyên dụng
Nhân viên phải được trang bị quần áo phòng sạch, khẩu trang, mũ trùm và đặc biệt là găng tay Nitrile phòng sạch.
- Găng tay Nitrile không bột (Powder-free): Tuyệt đối không dùng găng tay có bột vì chính lớp bột bắp sẽ trở thành nguồn ô nhiễm bụi mịn cực lớn.
- Xử lý DI Water: Găng tay cần được giặt qua nước khử ion để loại bỏ các hạt bụi mịn bám sẵn trên bề mặt trước khi đóng gói.
5.3. Buồng thổi khí (Air Shower)
Mọi nhân sự và vật tư trước khi vào khu vực sản xuất đều phải đi qua buồng thổi khí áp suất cao để “thổi bay” các hạt bụi đang bám trên bề mặt trang phục.
6. Wildcard: Sự kết hợp nguy hiểm giữa Bụi mịn và Tĩnh điện
Bụi mịn và tĩnh điện (ESD) là “cặp bài trùng” phá hoại. Tĩnh điện trên bảng mạch đóng vai trò như một thỏi nam châm khổng lồ thu hút các hạt bụi lơ lửng về phía nó. Khi bụi đã bám vào nhờ lực hút tĩnh điện, việc làm sạch chúng bằng luồng khí thông thường là gần như không thể.
Do đó, việc sử dụng các vật tư tiêu hao có tính năng chống tĩnh điện (ESD Safe) là yêu cầu song hành cùng việc kiểm soát độ sạch.
Kết luận
Tác hại của bụi mịn đối với bảng mạch điện tử là không thể đảo ngược. Một lỗi nhỏ do ô nhiễm vi hạt có thể dẫn đến việc thu hồi hàng loạt sản phẩm, gây thiệt hại khổng lồ về tài chính. Đầu tư vào hệ thống kiểm soát bụi, tuân thủ quy trình ISO và lựa chọn các loại vật tư như găng tay Nitrile phòng sạch chất lượng cao chính là cách rẻ nhất để tiết kiệm chi phí cho doanh nghiệp.
❓ Câu hỏi thường gặp (FAQ)
1. Máy lọc không khí gia đình có dùng được cho phòng sạch điện tử không?
Không. Máy lọc gia đình thường chỉ lọc được bụi PM2.5, trong khi phòng sạch điện tử yêu cầu lọc các hạt nhỏ hơn nhiều lần và kiểm soát cả lưu lượng, hướng gió.
2. Găng tay Latex có tốt cho phòng sạch điện tử không?
Latex dễ phát sinh bụi và có nguy cơ gây dị ứng. Găng tay Nitrile không bột, chống tĩnh điện là sự thay thế hoàn hảo và chuyên nghiệp hơn cho môi trường này.
3. Làm sao để biết phòng sạch đang bị ô nhiễm bụi mịn?
Các nhà máy sử dụng máy đếm hạt bụi (Particle Counter) để giám sát liên tục 24/7. Nếu số lượng hạt vượt ngưỡng cho phép, hệ thống cảnh báo sẽ kích hoạt ngay lập tức.
